一文读懂青岛安全阀

发布时间:2018-11-16 13:42:26

  安全阀是锅炉、压力容器和其他受压力设备的安全附件，能够有效预防由生产装置超压引起的爆炸事故。因此，安全阀在化工装置中非常重要。要想透彻了解安全阀，就得从它的分类、特点、选型及安装要求开始。

  1.按整体结构及加载机构的不同

  安全阀按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。

  三种形式的安全阀中，用得比较普遍的是弹簧式安全阀。

  ①重锤杠杆式安全阀

  重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。

  根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

  优点：

  重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。

  缺点：

  但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏;其回座压力较低，开启后不易关闭及保持严密。

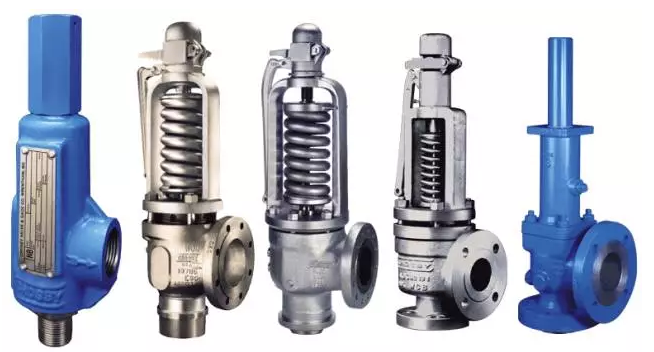

  ②弹簧式安全阀

  弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。

  螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节，利用这种结构就可以根据需要校正安全阀的开启(整定)压力。

  优点：

  弹簧式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。

  缺点：

  所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。

  另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。

  脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。

  ③脉冲式安全阀

  脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。
